背景介紹
近幾年來新能源汽車保有量不斷增加，截止至2022年6月底，我國新能源汽車保有量已超過1000萬輛！市場激發出大量的售后維保需求，越來越多存量新能源汽車超過質保期，帶來了諸多電池問題...其中90%以上都是由電芯不均衡引起的！
1 售后服務中面臨的痛點
缺少專業工具
模組或電箱產生電芯之間電壓不均衡時，缺少有效維護工具
均衡效果差
補電“均衡”后電壓跌落大，均衡效果達不到預期
2 PA電子LIFG系列鋰電池均衡儀主要應用于
解決電池包電芯之間電壓不均衡的問題
出貨前對電池包電芯再次均衡確保電池包交貨后的驗收質量
TVC測試、QA品控等
測試準備
測試操作工具做好絕緣保護工作，避免短路事故
測試工作區域放置絕緣地墊，用于放置儀表
維護人員須穿戴絕緣鞋、手套，以及護目鏡
維護人員禁止佩戴手表項鏈等金屬飾品
準備好測試輔助儀表，如：萬用表、鉗型表
電源要求：供電電源必須可靠接地

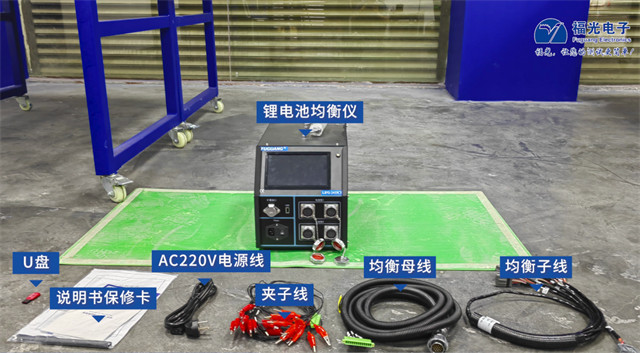

2 測試前部件準備

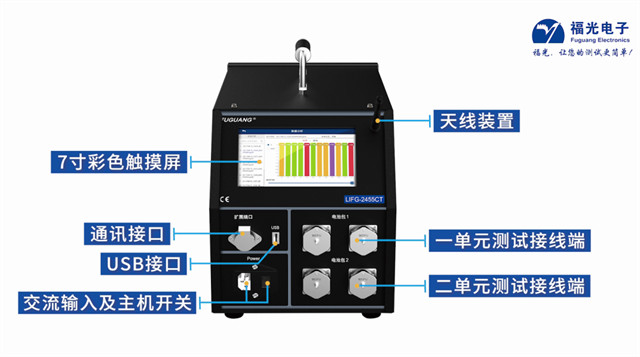

3 設備面板介紹

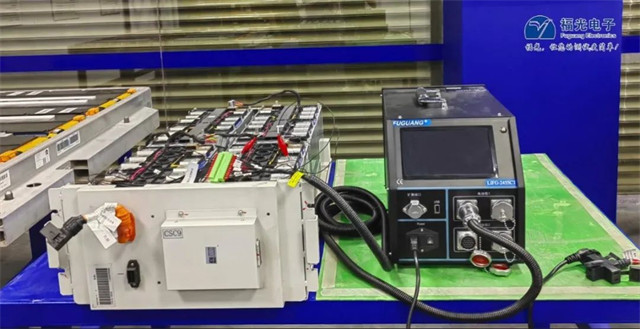

▲接線完成示意圖
1.低壓端子連接方式
1.將均衡母線對應航插接入均衡儀相應接口
2.將均衡子線接入模組電壓采集口
3.將均衡子母線的鳳凰端子對接
2.夾子線連接方式
1.將均衡母線對應航插接入均衡儀相應接口
2.將夾子線按線標依次接至電芯極柱上，確保連接可靠
3.將均衡母線與夾子線的鳳凰端子對接
3.電源線連接后開機
1.接入工作電源線

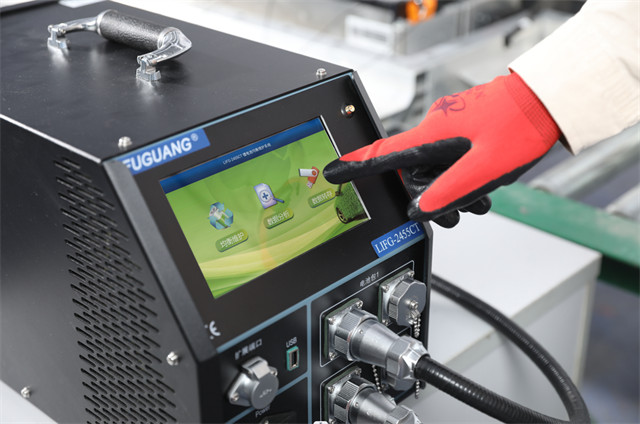

2.撥動交流開關開機進入主界面

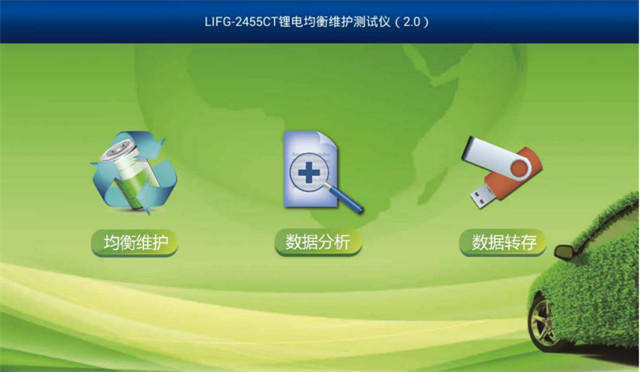

▲主菜單界面
1.均衡維護
可應用于調節電池包中電芯電壓不一致的問題

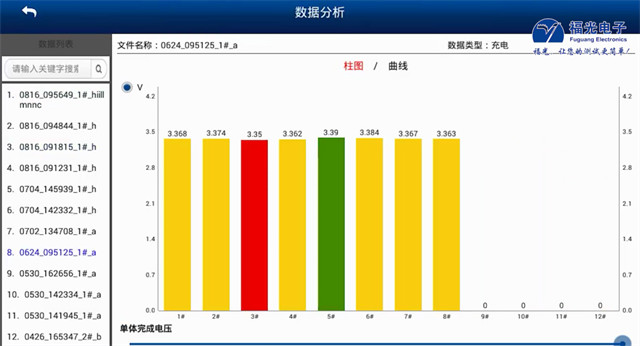

2.數據分析
以柱狀圖或曲線圖顯示測試過程中各個電芯電壓隨時間的變化過程

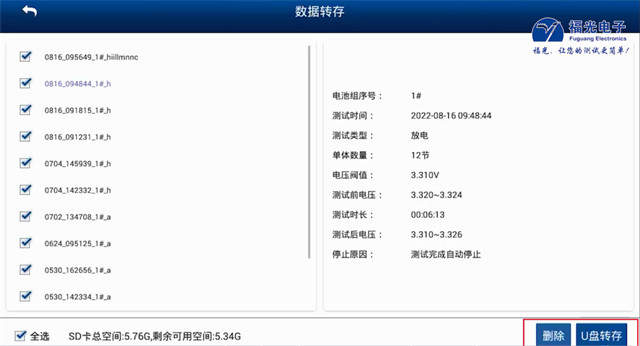

3.數據轉存
測試過程中數據會自動保存到儀表內部，支持測試歷史數據查看、刪除、U盤導出
均衡測試1.設置參數
模組編號：電池箱編號或測試用的相應信息命名
工作模式：充電、放電、均衡三種模式
電池類型：選擇相應電池類型
電池串數：選擇測試模組相應單體串數
測試電池：勾選的電芯進行測試
電壓閾值：測試模組的單體目標閥值進行設置
工作電流：設置工作電流值

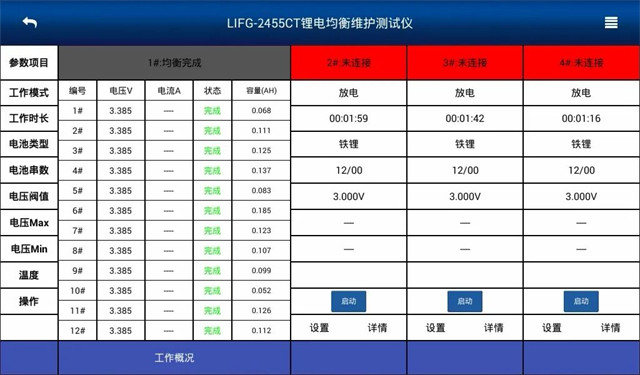

2.啟動測試
保存參數后啟動測試，點擊啟動后查看工作狀態，當均衡到達停止條件，所有通道顯示完成時，結束工作。
